大寰AG-145夾爪概況及安裝指南
發布時間：2022-03-03 15:08:47 作者：顯揚科技
大寰AG-145 兩指自適應夾爪是一款先進的自適應兩指夾爪機械手，具有0-145mm 以及15-95N 的大行程、大抓持力特性。可對關節手指位置、速度和抓取力進行精確控制，支持抓取不同軟硬、不同重量的物體。采用多連桿結構設計的手指，可以進行平行、包絡抓取，可適用于不同大小、形狀的物體，從而使抓取更穩定，更安全。

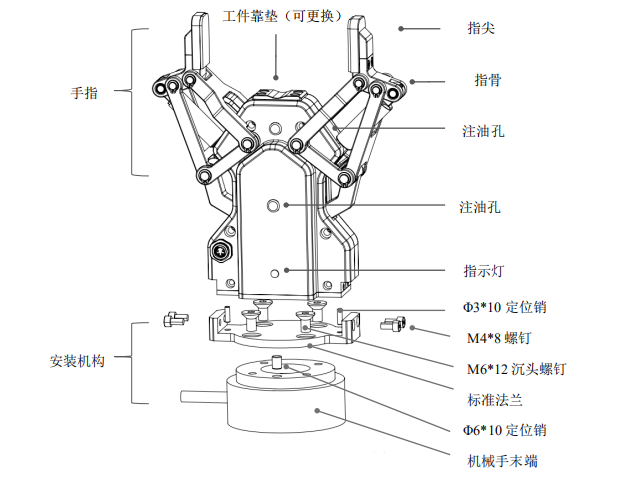

下圖為 AG-145 夾爪結構示意圖，標注了 AG-145 夾爪的各個組成部分，方便用戶對 AG-145 夾爪的組成部分有相應的了解。
圖1 AG-145 夾爪結構示意圖
一、機械安裝

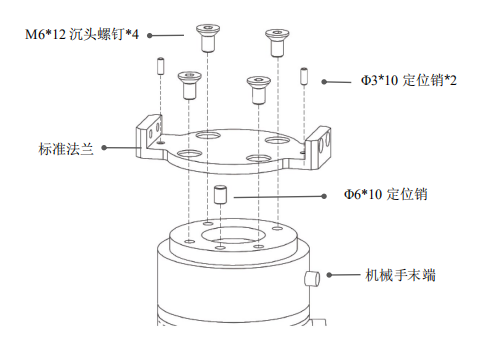

第一步：如下圖2所示，將標準法蘭安裝在機械手臂末端。
圖2 安裝標準法蘭
第二步：如圖3 所示，將 AG-145 夾爪安裝在法蘭盤上，并鎖緊兩側螺絲。
圖3 安裝 AG-145 夾爪
夾爪安裝方式說明
·安裝 Φ6*10 定位銷，將法蘭與機械手末端精準定位。
·鎖緊 M6*12 沉頭螺釘，將法蘭固定。
·安裝 Φ3*10 定位銷，為 AG-95 夾爪提供定位。
二、電氣安裝
AG-145 兩指自適應夾爪，采用 CAN 總線通訊方式進行通訊，它支持 CAN2.0A 版本。 對于不支持 CAN 總線的環境，我們在產品清單提供了通訊協議轉換器， 用于將其他通訊協議(USB、TCP/IP、RS485、I/O 等)轉換到 CAN2.0A，從而支持不同的 通訊協議與控制器（PC/PLC/機器人）連接。如果系統本身支持 CAN 總線，您也可以直接將夾爪連接到系統，而不需要使用通訊協議轉換器。
夾爪電氣連接說明
·使用我司提供的航插線纜連接夾爪與通訊協議轉換器。
·將電纜彎曲的一端插入夾具端；將電纜的直端插入轉換器。
·Ethernet、RS485、USB、IO、CAN 以及電源的接口已經分別在通訊協議轉換器側板上標出,用戶可根據需求將相應端口與控制器相連。

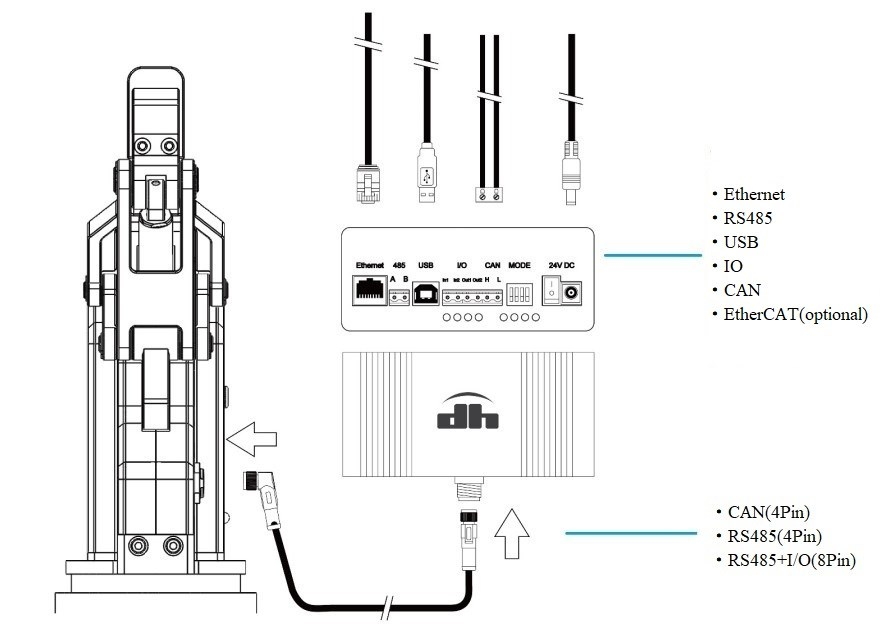

您可參照電氣連接示意圖對夾爪進行通信連接（如圖4 所示）
圖4 電氣連接示意圖

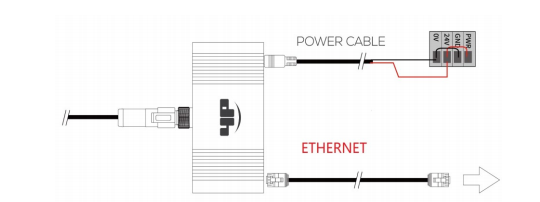

我們以 Ethernet 連接為例，對通訊連接轉換器進行連接，如圖 5 所示。
圖5 Ethernet 連接說明圖
Ethernet 連接說明
·將電源電纜的黑色線纜連接至電源 0V 電源端。
·將電源電纜的紅色線纜連接至電源 24V 電源端。
·將以太網線連接通訊協議轉換器與機器人控制器/上位機接口。
