方案 | 基于3D視覺在工業化工流體管道檢測中的應用
發布時間：2024-11-14 15:47:12 作者：顯揚科技
前言 ：
在化工生產中，流體管道的安全與穩定運行對生產效率和環境保護具有至關重要的影響。隨著科技的飛速發展，管道檢測技術也在不斷創新，以提高檢測的精確度、效率和安全性。3D機器視覺技術的引入，為管道檢測領域帶來了革命性的變化。
工業化工流體管道檢測的技術難點：
傳統的管道檢測方法，如人工巡視和手工探測，由于人為因素的局限性，存在較大的誤差和效率低問題。而現代檢測技術，如機器人檢測、雷達檢測、超聲波檢測等，以其高精度、高效率的特點，逐漸成為管道檢測的主流方法。然而，大多數技術大仍停留在二維層面，對于復雜管道結構的檢測能力有限。
解決方案
3D機器視覺技術為工業化工流體管道檢測提供了一種高精度、高效率、低成本、高安全性和強適應性的解決方案。這些優勢預示著3D機器視覺技術在工業化工流體管道檢測領域的廣泛應用前景和重要價值。

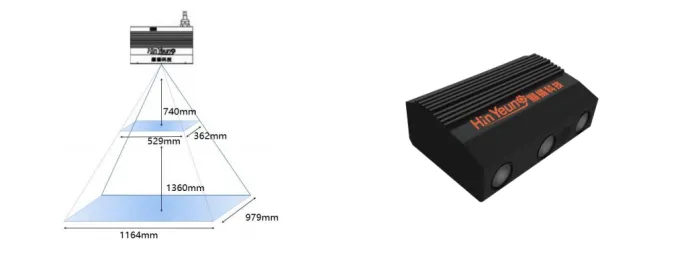

HY-M5三維視覺系統掃描速度可達10-300Hz，精度達到±0.01mm。結合自研的智能算法，系統能夠進行全彩信息學習，并通過高分辨率3D視覺傳感器獲取管道的三維點云數據。經過數據預處理和特征提取，系統將提取的特征與預設缺陷標準比對，實現缺陷的自動識別。3D機器視覺與自動化、智能化技術結合，不僅降低了檢測成本，提高了檢測效率，還減少了人為誤差，為工業化工流體管道的安全運行提供了有力保障。
HY-M5三維視覺系統搭載機械臂，能夠滿足高速和高精度的檢測要求，避免了人工檢測中常見的速度慢、精度低、成本高等問題，顯著提升了檢測效率并保障了管道安全。
方案優勢：
1.高精度測量：3D機器視覺技術提供高精度的測量結果，滿足工業化工流體管道檢測對精度的要求。
2.復雜形狀檢測：該技術能夠有效處理彎管、螺旋管等復雜形狀的管道檢測，擴大了檢測的適用范圍。
3.在線檢測與監控：3D機器視覺技術支持實時在線檢測和連續監控，能夠及時發現并預警潛在的缺陷。
4.高安全性：該技術采用非接觸式檢測方法，消除了傳統檢測方法中可能存在的安全風險。
